Seçimi ve Montaj Kriterleri
Dozaj pompası sistemlerinde basınç yükleme vanası (back pressure valve / basınç tutucu vana), hassas kimyasal dozajının sağlanması ve sistem güvenliği açısından en kritik ekipmanlardan biridir. Fildos gibi endüstriyel sistem tasarımı yapan ve dijital/motorlu dozaj pompaları (Grundfos, ProMinent vb.) kullanan tesislerde bu vanaların doğru seçimi ve montajı, prosesin stabilitesini doğrudan etkiler.
İşte basınç yükleme vanalarının seçimi ve montajında dikkat edilmesi gereken mühendislik kriterleri:
1. Neden Basınç Yükleme Vanası Kullanmalısınız?
- Sifonlamayı (Siphoning) Önleme: Dozaj yapılan hat, pompanın emiş hattından daha düşük bir kottaysa veya açık bir tanka (atmosferik basınca) dozaj yapılıyorsa, kimyasal kendi ağırlığıyla hatta akabilir. BPV bunu engeller.
- Sabit Karşı Basınç Yaratma: Pistonlu veya diyaframlı dozaj pompalarındaki çek valflerin tam kapanabilmesi ve strok başına sabit hacimde (hassas) kimyasal basabilmesi için hattın belirli bir karşı basınca (genellikle 1.5 – 3 bar) ihtiyacı vardır.
- Aşırı Akışı (Overfeeding) Engelleme: Hat basıncı çok düşük olduğunda pompa, kapasitesinden daha fazla debi basma eğilimi gösterir.
2. Seçim Kriterleri
Basınç yükleme vanası seçilirken sistemin çalışma şartları ve akışkan özellikleri temel alınmalıdır:
- Malzeme Uyumluluğu:
- Gövde: Dozajlanacak kimyasala göre seçilmelidir. Hidroklorik asit, demir 3 klorür, sodyum hipoklorit gibi agresif kimyasallar için genellikle PVC-U, PP veya PVDF tercih edilir.
- Diyafram: PTFE (Teflon) kaplı EPDM veya FKM (Viton) diyaframlar endüstriyel standarttır. PTFE, kimyasal dayanımı en üst seviyeye çıkarır.
- Debi ve Çap Seçimi: Vana çapı (DN), pompanın maksimum debisine göre seçilmelidir. Gereğinden büyük çaplı bir vana, düşük debilerde valfin “vuruntulu” (chattering) çalışmasına; çok küçük çap ise aşırı ısınmaya ve hattan geçememeye neden olur.
- Ayar Aralığı (Set Basıncı): Vananın yay tansiyonu, sistemin ihtiyaç duyduğu karşı basınca göre ayarlanabilir olmalıdır (Örn: 0.5 – 10 bar ayar aralığı).
3. Montaj Kriterleri ve Tesisat Kuralları
Doğru seçilmiş bir Back Pressure Valf, yanlış yere monte edilirse sisteminize zarar verebilir.
- Montaj Konumu ve Sırası:
- Basınç yükleme vanası her zaman pompanın basma (çıkış) hattına takılır.
- İdeal konum, enjeksiyon noktasına (dozajın yapıldığı ana hat veya tanka) mümkün olduğunca yakın olmasıdır.
- Pulsasyon Sönümleyici (Damper) ile Kullanım:

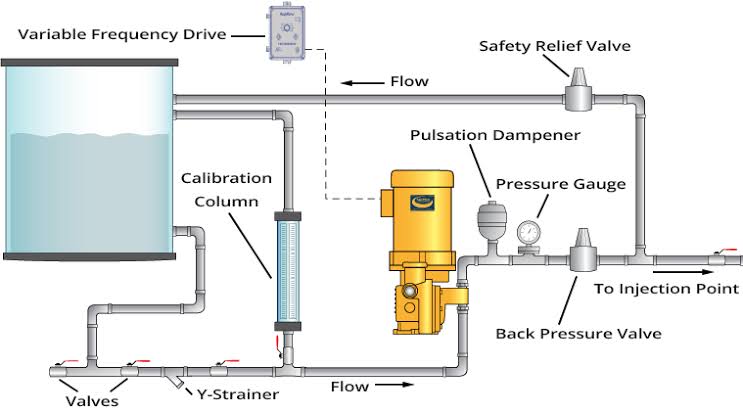

- Hatta bir pulsasyon sönümleyici (damper) varsa, sıralama şu şekilde olmalıdır: Pompa → Emniyet Vanası → Pulsasyon Sönümleyici → Basınç Yükleme Vanası.
- Basınç yükleme vanası, sönümleyiciden sonra konulmalıdır ki hat her zaman basınç altında kalsın ve sönümleyici içindeki hava/azot yastığı verimli çalışarak titreşimleri yutabilsin.
- Emniyet Vanası (Relief Valve) Zorunluluğu:
- Basınç yükleme vanaları zamanla kimyasal kristalleşmesi veya kirlilik nedeniyle tıkanabilir.
- Pompayı patlamaktan veya yanmaktan korumak için, pompanın hemen çıkışına (BPV’den ve her türlü kapama vanasından önce) mutlaka hatta bir Emniyet Vanası (Safety Relief Valve) konulmalı ve tahliyesi dozaj tankına geri döndürülmelidir.
- Akış Yönü ve Kalibrasyon:
- Gövde üzerindeki akış yönü okuna kesinlikle dikkat edilmelidir.
- Vananın kalibrasyonu (basınç ayarı), hat üzerine kalibrasyon sütunu konulduktan sonra, pompa çalışırken ve hatta bir manometre bağlıyken üzerindeki vida/somun sıkılarak veya gevşetilerek yapılmalıdır.
